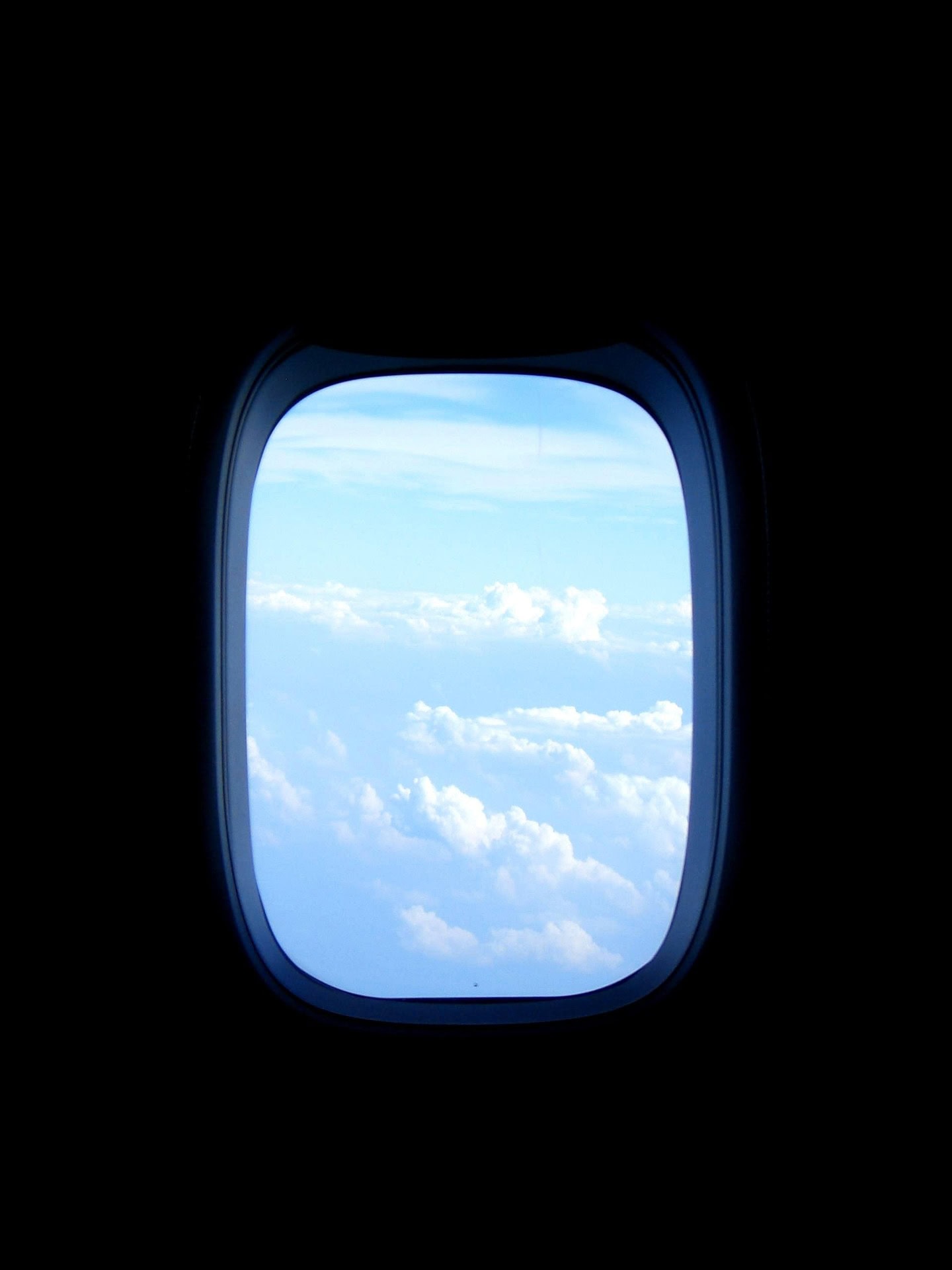

I finestrini di un aereo di linea sono elementi strutturali a tutti gli effetti. Ogni giorno sopportano differenze di pressione significative, temperature estreme e migliaia di cicli di volo, senza compromettere la sicurezza della cabina né la visibilità dei passeggeri. La loro affidabilità dipende da un progetto che integra più componenti con funzioni distinte e da un processo di verifica molto rigoroso. In questo articolo descriviamo come sono fatti i finestrini degli aerei e quali principi ne garantiscono la tenuta nel tempo.

La struttura a tre strati

Il finestrino di un velivolo commerciale è composto da tre pannelli trasparenti, montati in sequenza all’interno di una cornice fissata alla fusoliera.

Il pannello esterno è quello strutturale. Sopporta da solo il carico generato dalla differenza tra la pressione interna della cabina e quella dell’atmosfera esterna. Il pannello centrale ha una funzione di sicurezza ridondante. In condizioni normali non è sollecitato, ma è dimensionato per assumere il carico qualora il pannello esterno subisse un cedimento. Il pannello interno, il più vicino al passeggero, svolge un ruolo di protezione. Evita che il pannello centrale venga toccato o graffiato e non è progettato per sostenere la pressione.

Questa impostazione, definita fail-safe, prevede che il cedimento di un singolo elemento non comprometta l’integrità dell’insieme. Anche la forma contribuisce alla resistenza. Il finestrino ha un profilo ovale con angoli ampiamente arrotondati, scelta che evita concentrazioni di tensione nei punti in cui una cornice a spigoli vivi favorirebbe la nascita di cricche. Guarnizioni elastomeriche lungo il perimetro assorbono le vibrazioni e garantiscono la tenuta.

Il foro nel pannello interno: a cosa serve

Nel pannello interno di sicurezza, corrispondente a quello intermedio, è praticato un piccolo foro di sfiato, con un diametro di circa un millimetro. Si tratta di un dettaglio progettuale preciso e non di un difetto.

Il foro mette in comunicazione l’intercapedine tra pannello esterno e pannello centrale con l’aria della cabina. In questo modo la pressione si equilibra e l’intero carico viene sostenuto dal pannello esterno, come previsto dal progetto, mentre il pannello centrale resta scarico e disponibile come riserva. Il foro consente inoltre di eliminare l’umidità presente nell’intercapedine, evitando la formazione di condensa e appannamenti che ridurrebbero la visibilità. Le dimensioni contenute non incidono sulla sicurezza. Durante il volo a quote elevate può comparire un sottile velo di brina attorno al foro, fenomeno del tutto normale legato alla differenza di temperatura.

Resistenza alla pressione e alle temperature

In crociera un aereo di linea vola a quote comprese tra i 10.000 e i 12.000 metri. All’esterno la pressione è pari a circa un quarto di quella al livello del mare e la temperatura può scendere sotto i -50 °C. La cabina viene pressurizzata a un valore equivalente a un’altitudine di circa 2.000 metri e mantenuta a una temperatura confortevole. Ne deriva una differenza di pressione di oltre mezzo bar, che su un singolo finestrino genera una forza dell’ordine di alcune centinaia di chilogrammi.

Per rispondere a queste condizioni si impiegano materiali con caratteristiche mirate. L’acrilico stirato (stretched acrylic), ottenuto stirando il materiale durante la lavorazione, offre un’ottima resistenza alla propagazione delle cricche e un comportamento affidabile a fatica, oltre a un peso contenuto e a un’elevata qualità ottica. L’intercapedine d’aria tra i pannelli contribuisce all’isolamento termico e limita la condensa sul lato cabina. Il progetto tiene inoltre conto delle diverse dilatazioni termiche di trasparenza e cornice e delle migliaia di cicli di pressurizzazione che il velivolo affronta nel corso della sua vita operativa.

Il test di certificazione

I finestrini destinati all’aviazione commerciale devono soddisfare i requisiti delle normative di aeronavigabilità, in particolare la CS-25 dell’EASA e la Part 25 della FAA. La conformità viene dimostrata attraverso una combinazione di analisi e prove sperimentali.

Le verifiche comprendono prove di pressione a valori superiori alla differenza massima di esercizio, con coefficienti di sicurezza stabiliti dalla normativa, prove di fatica che simulano un elevato numero di cicli di pressurizzazione e prove di tenuta in condizioni di temperatura estrema. Viene inoltre dimostrato che, in caso di cedimento di un singolo pannello, la struttura residua è in grado di sostenere i carichi per il tempo previsto dal progetto. A questi controlli si aggiungono le verifiche su resistenza agli agenti chimici, comportamento al fuoco e qualità ottica. Una volta in servizio, i finestrini sono ispezionati periodicamente durante la manutenzione per individuare graffi o microfratture superficiali.

Materiali e produttori

I pannelli sono realizzati prevalentemente in acrilico, a cui possono essere associati trattamenti superficiali resistenti all’abrasione, mentre la cornice è in metallo e le guarnizioni in elastomero. Per componenti a maggiore sollecitazione si ricorre anche a policarbonato e a soluzioni laminate. Produrre una trasparenza aeronautica richiede competenze specifiche in termoformatura, lavorazione meccanica, controllo ottico e tracciabilità dei materiali.

Isoclima Group opera nel settore aerospaziale con soluzioni trasparenti ad alte prestazioni, sviluppate su specifica del cliente e nel rispetto dei più elevati standard di sicurezza, qualità e affidabilità richiesti dal comparto.
